富山閥門柱塞截止閥概述：
柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。

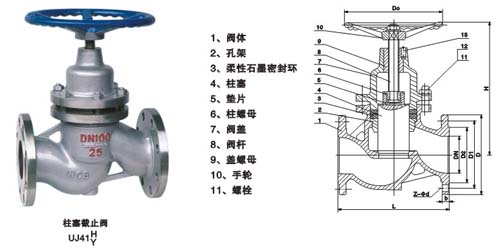

富山閥門柱塞截止閥結構圖：
富山閥門柱塞截止閥性能參數：
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄 鋼 | ≤425℃ | 水、蒸汽、石油產品 | PNl.6-1.6MPa |
不銹鋼 | ≤300℃ | 硝酸、醋酸 | 通徑范圍 |
含鉬不銹鋼 | ≤300℃ | 氮、氫、氨尿素等 | DNl5-500mm |
富山閥門柱塞截止閥適用環境：
PNl.6-4.O | DNl5-250 | PNl.6-4.O | DN≥250 |
柱塞截止閥 | 平衡式柱塞截止閥 | ||
富山閥門柱塞截止閥外形鏈接尺寸：
1.6-MPa UJ41H-16C UJ41W-16CP/R | |||||||||||||||||||
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
主要外形尺寸 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 | 987 | 987 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | 640 | 705 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 | 545 | 608 | |
b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 | 40 | 44 | |
Z-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ34 | |
H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 400 | 460 | 940 | 985 | 1100 | 1395 | 1480 | 1600 | |
重量 | kg | 3.6 | 4.5 | 6 | 8 | 11 | 15 | 21 | 32 | 44 | 62 | 85 | 148 | 260 | 340 | 552 | 752 | 1200 | 1400 |
