自力式調節閥性能種類及工作原理

自力式調節閥性能

自力式調節閥也叫自力式控制閥，是一種新型的調節閥種類，顧名思義就是不需要外接電源和二次儀表，依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，利用閥輸出端的反饋信號(壓力、壓差、溫度)，通過信號管傳遞到執行機構，驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。

自力式調節閥種類

自力式調節閥按照結構功能，一般可分為:自力式溫度調節閥、自力式壓力調節閥、自力式流量調節閥等等，能夠適用于大多數流體介質進行自動調節。它能夠有效的將流體介質的自身能能量轉化成驅動力，從而控制閥門開啟關閉。

自力式調節閥工作原理

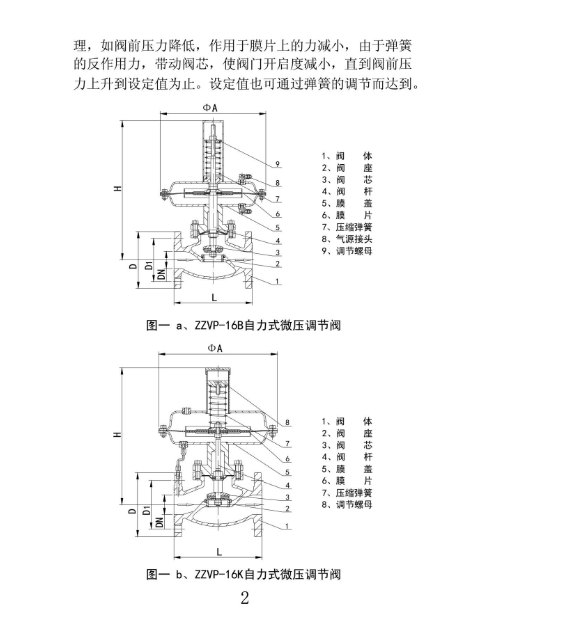

當介質流體從閥前流過經過閥芯閥座節流后，轉化為閥后壓力。然后經過管線輸入上腔室作用在頂部的托盤上，這時產生的作用力會與彈的反作用力相對等。這樣就決定了閥芯閥座的相對位置，從而控制閥后壓力。當閥后壓力增加時作用在頂盤上的作用力也隨之增加，使閥芯關關向閥座的位置，這樣閥芯和閥座之間的間隔就減小，流阻變大閥后壓力降低。直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使閥后壓力下降到預設值。當閥后壓力降低時，作用方向與之前所說相反，這就是自力式調節閥的工作流程了。

對于傳統的控制閥來說，自力式調節閥并不需要外界能源，僅靠被調節介質的輸出信號，能夠有效的調節流體介質的屬性這樣不僅大大節省了一些額外配件的開支，還能夠減少能源的使用，迎合**節能減排的號召。
